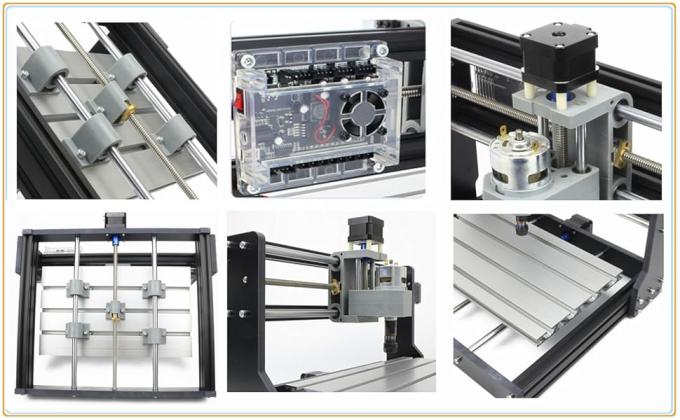

US Stock 3018 PRO Mini máquina de grabado de madera CNC 3 Ejes Router máquina GRBL controlador ER11

No ensamblados

Después de recibir las mercancías, sólo necesita simplemente ensamblar la máquina de acuerdo con el manual de usuario.

Fuente de alimentación: adaptador de alimentación de 24 V 5.6 A (voltado de entrada 110-240 V)

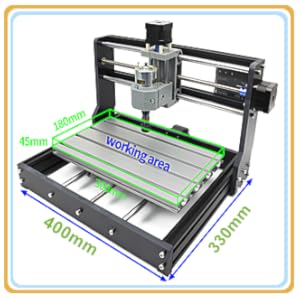

Tamaño

• Las dimensiones: 42x35x27cm (16.53 x 13.78 x 10.63 ′′)
• El trazado máximo: 30x18x4,5 cm (11,8 x 7,1 x 1,8 ′′)
• espesor de procesamiento: 4,5 cm (~ 1,8")

Características

• Material: PA6 de nylon + perfil de aluminio
• Precisión de procesamiento: alrededor de 0,2 mm

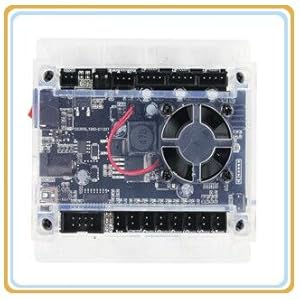

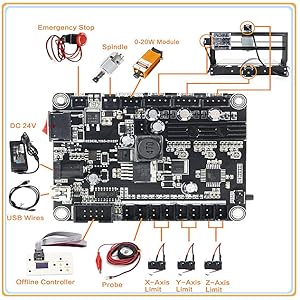

Tabla de control del GRBL

• ConexiónSe aplicará el código de código de la dirección de la unidad.
• El software: Controlador GRBL, UniversalGcodeSender
• Voltado de entradaSe aplicará el método de calibración.
• El chip maestro:atmel 328P (nanoarduino)
• Chip de accionamiento por husillo:MOSFET (recomendación 24V, corriente: dentro de los 10A)
• Motor paso a paso de apoyo:12V, se recomienda una corriente máxima de 2A o menos dentro de 1,5A y calor adicional (cualquier motor paso a paso Nema17/Nema23)
• Interfaz de alimentación:5Interfaz de corriente continua de.5-2.5 mm
• Módulo de apoyo de 3 pines:soporte para módulos de 0,5W-20W

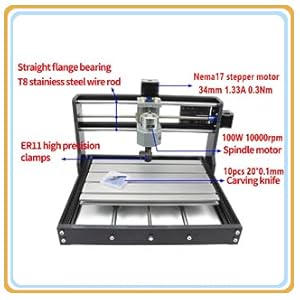

Motor de eje 775 de 100 W y 10000 rpm

• Parámetros de este 775 el eje:Motor de eje de 100 W (12-36 V) 24 V: 10000 rpm/min
• Diámetro del orificio de montaje:Agujero de tornillo M4; ancho del agujero de montaje: aproximadamente 29 mm.
• Velocidad del eje PWM: Apoyo; potencia 0-100% ajustable
• Diámetro del eje: 15 mm;
• Diámetro del motor(sin carcasa magnética): 42 mm
• Las perforaciones:10 piezas de punta 0,1 mm, 20 grados, diámetro 3,175 mm.

Clamparas para placas

• Añadir el puerto del ventilador para forzar la disipación de calor
• Cancelar el módulo de accionamiento, utilizar un motor paso a paso importado integrado, con protección de cortocircuito, y aleación de aluminio de disipación de calor integrado.
• Añadir elCubierta exterior, no sólo proteger la placa de control en tránsito, para evitar problemas de cortocircuito durante el uso.

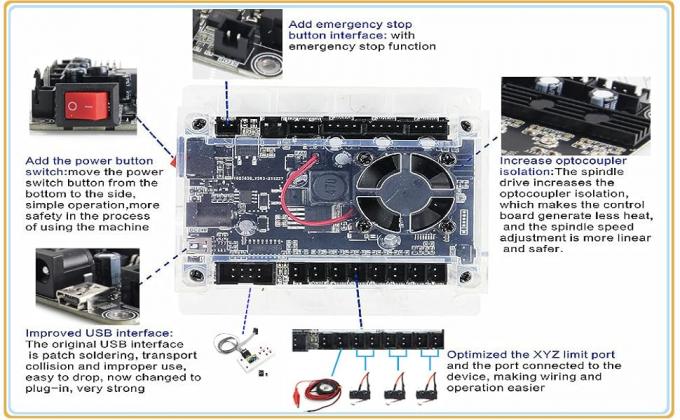

Comparado con la versión anterior

• Añadir la función deInterruptores de límite del eje X/Y/Z, se ha optimizado el puerto límite XYZ y el puerto conectado al dispositivo, facilitando el cableado y el funcionamiento.cuando el eje XYZ se mueve más allá del recorrido de la máquina de grabado, el interruptor de límite activará la máquina para detener automáticamente el movimiento.
• Añadir la función debotón de parada de emergenciaEsta función puede utilizarse cuando se requiere una parada de emergencia en el trabajo, lo que hace que nuestro trabajo sea más seguro y eficiente.
• Añadir elinterruptor del botón de encendidoy mover el botón del interruptor de alimentación de abajo a un lado, operación sencilla, mayor seguridad en el proceso de uso de la máquina.

Apoya dos métodos de grabado

• El tablero de control admite dos métodos de grabado, nuestro paquete viene con un motor de husillo pero sin el módulo en la imagen de arriba.

Pregunta y respuesta

- ¿ Qué?¿Qué materiales puede grabar o cortar generalmente la fresadora?

A: ¿Qué quieres decir?La producción de las demás materias primas incluidas en el capítulo 2 del presente capítulo no debe exceder del 50% de la producción total de las demás materias primas incluidas en el capítulo 2.

- ¿ Qué?¿Qué espesor de madera o acrílico se puede cortar generalmente pormódulo?

A: 3-5 mmtablero de madera (acrílico), con ajuste de velocidad 100, con ajuste de potencia 1000;

Los cortes múltiples pueden cortar12 mmlos tableros de madera porel eje.

Aplicaciones

• Máquina CNC 3018 PRO Mini para el trabajo con máquinas CNCTamaño pequeño, peso ligero, interfaz USB, sistemas de control GRBL, gran máquina de routers CNC para principiantes;
• La máquina de CNC 3018 PRO es muy fácil de instalar, con una estructura estable.
• Aplicación principal:puede grabarsemateriales de plástico, madera, acrílico, PVC, PCB, madera y materiales similares. Mágico como el metalcobre y aluminio y otros materiales metálicos, pero no puede tallar metal duro, jade u otra textura muy dura de los artículos.
• Si usted cambia el huso a un módulo, entonces también puede tallar elpapel kraft, madera, cuero (cartera), bambú, caucho.

Más aplicaciones

P: El eje X, Y y Z de la máquina no se puede mover, ¿qué debo hacer?

R: Primero compruebe si los cables están correctamente conectados, si se presiona el interruptor de alimentación de la placa de control y, a continuación, compruebe si el acoplamiento está apagado.

P: ¿Qué debo hacer si el tablero de control no puede conectarse? R: Salir del software, desconectar el cable y volver a conectarlo. O actualizar el firmware.

P: ¿Cómo modificar los parámetros cuando se activa el interruptor de límite?

R: Introduzca los comandos 21=1 y 22=1.

P: La imagen grabada está invertida, ¿qué debo hacer?

A: Ingrese 3=2 o RST=*comando

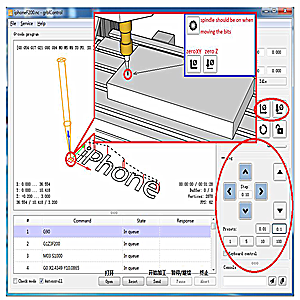

El software GRBL

• Nuestro paquete incluye unUnidad flash USB 4G, puede descargar elManual del usuario en inglés y software GRBLde la unidad flash.
• Formatos de archivo compatibles con el software:*nc, *ncc, *ngc, *tap, *txt y *cnc.
• Software utilizado para crear Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape y así sucesivamente
