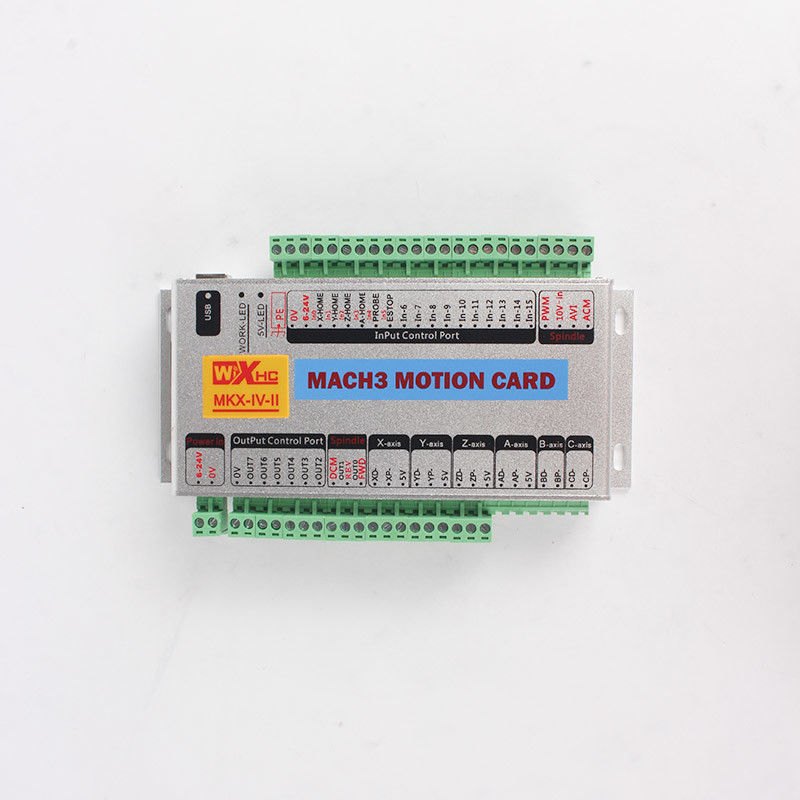

Panel de control de interfaz MACH3 de USB CNC 4 Ejes Servomotor paso a paso de 2000Khz

El paquete incluye:

1pcs 3/4Axis MACH3 Tarjeta de movimiento USB 2000KHz Tarjeta de interfaz

Características:

· Soporte para todas las versiones de Mach3.

· Solo puede ejecutarse con el sistema operativo Windows.

· USB no necesita instalar controladores, la versión para Windows es plug and play.

· Apoya plenamente el enchufe en caliente USB, monitoriza el estado de la conexión USB en cualquier momento, cuando Mach3 está funcionando, el cable USB se puede desconectar y luego enchufar, y la conexión puede ser normal.

· Soporte de hasta 6 ejes de enlace, incluido el enlace de 6 ejes de jogging (dependiendo del modelo, el número de ejes soportados es diferente)

· Con salida de pulso de 2000KHz, soporte de servo/paso.

· Con indicador de estado, puede solicitar la conexión USB y la conexión Mach3.

· Con 16 puertos de entrada y 8 de salida

· Todos los puertos IO están completamente aislados, con una fuerte resistencia a las interferencias y un rendimiento estable

· Salida de control de velocidad PWM del eje de soporte; salida de impulso + dirección del eje de soporte; salida de control de velocidad de voltaje analógico del eje de soporte de 0 a 10 V.

· 184x110x30 mm, carcasa de aluminio, interferencia de blindaje, estable y confiable.

Interfaz de señal de entrada

Hay 16 señales de entrada, y la entrada de bajo nivel es válida, y la corriente de entrada es de 5 mA.

Apoya la entrada de señal de 6-24V.

Cada señal se define de la siguiente manera:

X-HOME: entrada de la señal de origen del eje X, correspondiente a la entrada del software MACH3 en el puerto IO: P1.0

Y-HOME: entrada de la señal de origen del eje Y, correspondiente a la entrada del software MACH3 en el puerto IO: P1.1

Z-HOME: entrada de señal de origen del eje Z, correspondiente a la entrada de software MACH3 en el puerto IO: P1.2

A-HOME: entrada de señal de origen del eje A, correspondiente a la entrada de software MACH3 en el puerto IO: P1.3

PROBE: entrada de señal de ajuste de herramientas, correspondiente a la entrada de software MACH3 en el puerto IO: P1.4

IN5-IN15: puerto de entrada, el puerto de entrada IO del software MACH3 es: P1.5-P1.15

Interfaz del inversor de husillo

MKX admite el ajuste de velocidad del eje, interfaz de inversor o interfaz PWM.

Salida de control de velocidad de interfaz de eje MKX, admite 2 formas: salida de voltaje analógico de 0-10V; o salida de voltaje analógico de 0-5V; o salida de señal PWM de 5V.
Cuando se utiliza la salida de voltaje analógico para ajustar la velocidad, se debe introducir una tensión de CC en la placa y el valor

de la tensión de corriente continua determina el valor máximo de tensión de la tensión analógica de salida; por ejemplo, la tensión de entrada de corriente continua: 10V, la tensión de salida analógica es 0-10V Variety.
