100W AC Servo Motor Kit 3000rpm 32Ncm Servo Motor controlador de conductor CNC Controller Kit 220V

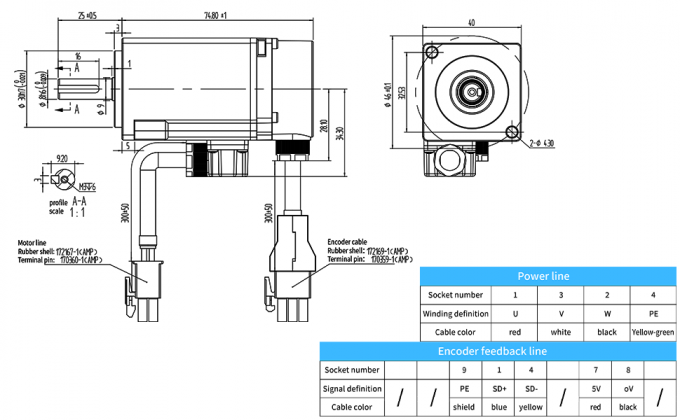

Dibujo de las dimensiones del motor

Parámetros del motor

• El modelo: 40F-00330GCL
• Potencia: 100 W
• Número de postes: 10
• Fuente de alimentación nominal: 220 V
• Velocidad nominal: 3000 rpm
• Velocidad máxima: 6000 rpm
• Torque nominal: 0,318 Nm
• Torque máximo instantáneo: 0,954Nm
• Corriente nominal: 1,0 A
• Corriente máxima: 3,0 A
• Con freno: No
• Resistencia de línea: 18.8 Ohms
• Número de líneas de codificación: 17 bits
• Clasificación de aislamiento: F ((155°C)
• Clase de protección: IP65

Diagrama de las características del par y de la velocidad

Parámetros del conductor

• Modelo:SDF04NKW
• Corriente máxima:9.5A
• Válvula de entrada: AC220V ((50-60Hz)
• Frecuencia de salida: 400 Hz
• Método de refrigeración: refrigeración por aire irradiado
• Modo de control: control SVPWM
• Encoder: encoder magnético absoluto de un solo giro de 17 bits
• Temperatura de funcionamiento: 0°C~+55°C
• Temperatura de almacenamiento: -20 °C -80 °C
• Nivel de protección: IP54

Parámetros del conductor

• Modelo de control: control de posición/control de velocidad/control de par/operación de reducción de velocidad/comunicación RS485
• Función de protección: Bajo voltaje, sobrevoltaje, sobrecarga, sobrecorriente, anomalía del codificador, frenado, posición fuera de tolerancia, etc.
• Modo de control de mando: pulso externo
• Formulario de entrada de pulso de comando externo: pulso + cuadrado, doble pulso, cuadratura A / B
• Rango de control de velocidad Relación de regulación de velocidad: 1:5000
• Función de frenado: incorporada
• Display y funcionamiento: LED de pantalla de siete segmentos de seis dígitos, funcionamiento de cuatro funciones

Ventajas

• 1.Combinación con un codificador magnético absoluto de 17 bits de giro único, 5 pares de polos, para garantizar la precisión de posicionamiento de una millonésima.
• 2.Función de comunicación RS485 estándar, realizar carga y descarga de control de red
• 3.Todos los puertos de entrada/salida pueden definirse libremente y tienen una gran aplicabilidad
• 4Control de posición, control de velocidad, control de par Modbus; la comunicación puede ser convertida para satisfacer las aplicaciones comunes
• 5Una variedad de funciones de monitorización inteligente y paneles de operación son convenientes para que los clientes puedan depurar y diagnosticar
• 6.La función interna de un simple PLC, en algunas ocasiones de control simple, el PLC puede omitirse por completo, y se puede realizar una solución de menor costo.

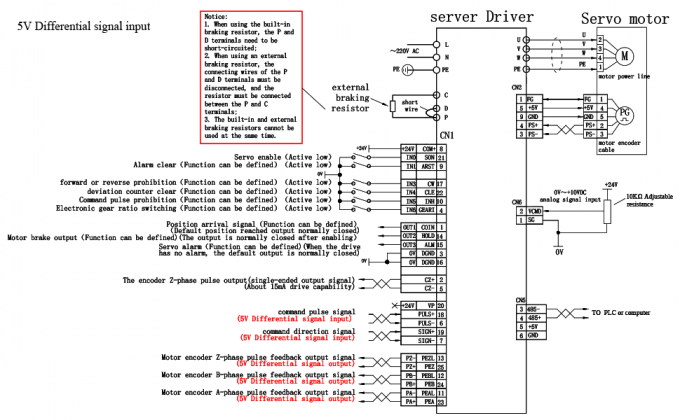

Diagrama de cableado del modo de control de posición (señal de entrada de un solo extremo de 5 V)

Nota:

Las funciones del puerto de entrada 1-puerto de entrada 6 pueden definirse; consulte los parámetros PN1110-PN116 para más detalles.

Se puede definir la función del puerto de salida 1-puerto de salida 3; para más detalles, consulte los parámetros PN70-PN72.

Modelo de control de posición

• Modelo de control de mando: pulso externo
• Entrada de pulso de comando externo:
• Forma: dirección del pulso + cw/ccw ortogonalidad A/B
• Movimiento diferencial de frecuencia máxima: 1MHZ colector abierto: 200KHZ
• La relación de engranajes electrónicos: 1 ¢32767/1 ¢32767
• Rango de control de velocidad: relación de velocidad: 1:5000
• Velocidad de cambio: relación de fluctuación de la velocidad: < ± 0,03 ((carga 0 - 100%).< ± 0,05 (potencia -15% - + 10%)
• La velocidad de la señal de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control de control de la unidad de control.
• características de frecuencia: 300 Hz

Diagrama de cableado del modo de control de posición (24V señal de entrada de extremo único)

Aplicación

Señales de entrada/salida:

• salida de señal de localización
• Tipo de salida: salida de transmisión por línea de fase ABZ/ salida de colector abierto Z
• Relación de división de frecuencia: 1/2251División de frecuencia
• señal de entrada---7 puntos de entrada de aislamiento fotoeléctrico:
• El punto de entrada puede definirse como cualquier 21 tipos, véase configuración de parámetros

Se abre el colector de la señal de salida 4

• ubicación/rango de velocidad
• salida de alarma de servo
• Salida de la señal Z
• potencia de frenado.

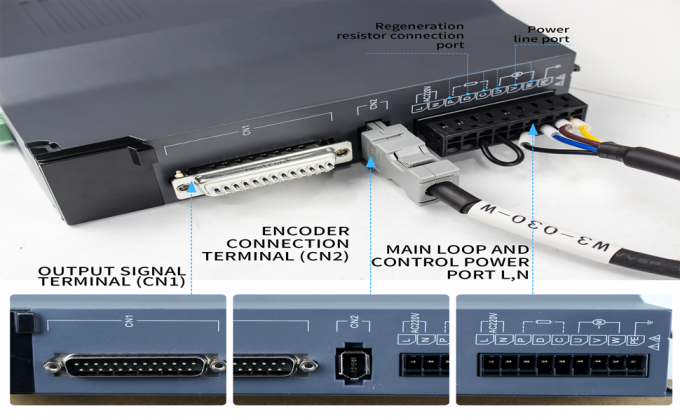

Conexión de terminales de líneas eléctricas

Las medidas de seguridad se aplican a los vehículos de las categorías M1, M2, M3, M4, M4, M5, M5, M6, M6, M8, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9, M9.

L,N terminal, área transversal ≥ 1,0 mm2 (AWG16-18).

Aterrizaje:el cable de tierra debe ser lo más grueso posible,aterrizaje del motor de accionamiento y del servomotor en el terminal de PE,resistencia a la tierra < 100Ω

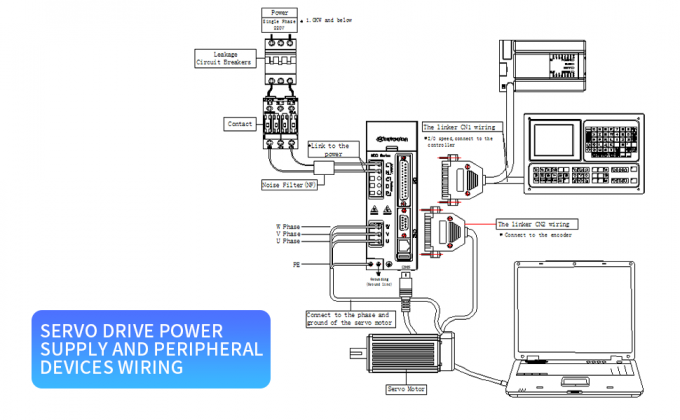

Fuentes de alimentación y cableado de dispositivos periféricos

Áreas de aplicación

Vehículo automático, equipo médico, puerta automática, robot industrial, máquina de cortar, procesamiento y detección electrónicos, instrumento de medición de coordenadas sólidas,formador de engranajes CNC, máquina de rodadura CNC

Manipuladores industriales, equipos de semiconductores, equipos de grabado, equipos de medición, equipos médicos, robots y otros equipos automatizados en el mercado.
