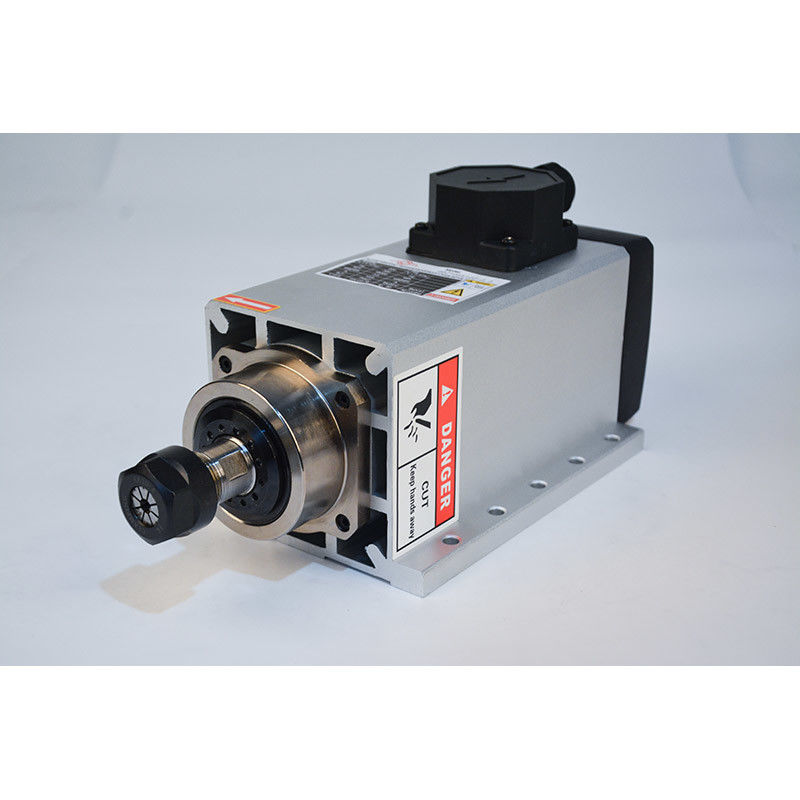

Motor de huso de refrigeración por aire cuadrado de 3 kW 3000w para fresado de grabado CNC

3KW ER20 Cuadrado Motor de husillo refrigerado por aire

Especificación:

El material:Acero inoxidable

Tamaño: 308*104*135 mm

Potencia: 3Cuadrado

Válvulas de carga:El valor de las emisiones de CO2

Corriente:12A

Frecuencia:300 Hz

Velocidad:Las demás partidas

Refrigerador:Con refrigeración por aire

Runout fuera:Los demás:

con un diámetro de diámetro superior a 20 mm,con una longitud de diámetro inferior a 20 mm

Lubricación de rodamientos:Grasa

Tamaño del collar: ER20

Los rodamientos:4 Rodamiento cerámico

Peso neto:7.9 kg

Principales aplicaciones:Industria de la madera, el aluminio, la piedra, el metal, el vidrio y el PVC

El cableado:Abre la caja de unión, el huso "U1" conecta el inversor U, huso
"V1" conecta el inversor V, espindle V, conecta el inversor W, tierra no
Necesito conector, el inversor está R S T cualquier 2 pines conectan 220VAC

1Características estructurales

1) El rodamiento principal eléctrico de alta velocidad adopta el rodamiento cerámico, eje
Los equipos de carga, mejorar el husillo en la rotación de alta velocidad de apoyo
rigidez y rectificación de precisión.

2) Antes de conducir, rotación del eje a mano.
rotación causada por el aumento de la temperatura, uso de líquido de refrigeración circulante
sistema para eliminar.

2. Instrucciones de uso

1) En el uso, debe primero conectar el tubo de agua de refrigeración, hacer que el husillo conecte el agua de refrigeración y luego comenzar.

2) Antes de conducir, gire con el huso manual.
flexible, usted debe solucionar problemas, y luego comprobar la dirección de
la rotación del husillo desde el extremo del husillo para ver si el partido debe
girar en sentido contrario a las agujas del reloj el cableado de energía debe ser cambiado para que
¿Qué es eso?

3) Antes de la conducción, el agua de refrigeración para la molienda de la pieza de trabajo no puede estar en el
el extremo delantero de la cubierta del husillo, para evitar la ranura de la cubierta del rodamiento delantero,
motor de combustión de entrada y rodamiento. el motor no debe entrar en el agua,
Después de encender el motor, cuando se vive en la molienda de la pieza de trabajo para
abrir la molienda de las piezas de trabajo con el refrigerante.
apagar el refrigerante, y luego cerrar el motor del huso.

3Mantenimiento y servicio

1) Eje motorizado con fuente de alimentación de media frecuencia de voltaje nominal,
La frecuencia debe ser coherente con la tecnología de husillo eléctrico
Parámetros, velocidad de rotación del husillo motorizado puede cambiar la frecuencia
para ajustar, también directamente proporcional al cambio de voltaje.

2) Cuando el husillo no esté en uso temporalmente, debe utilizarse aire comprimido
Para soplar el agua de refrigeración, para evitar el óxido, tapar el agujero.
La superficie del eje debe estar recubierta con aceite antirruda.
dispositivo, colocado en un lugar seco.

3) En caso de sustitución del husillo de los rodamientos, mejor profesional y técnico
Utilice herramientas especiales, la bobina del estator no
para ser removido.
